鉑熱電阻

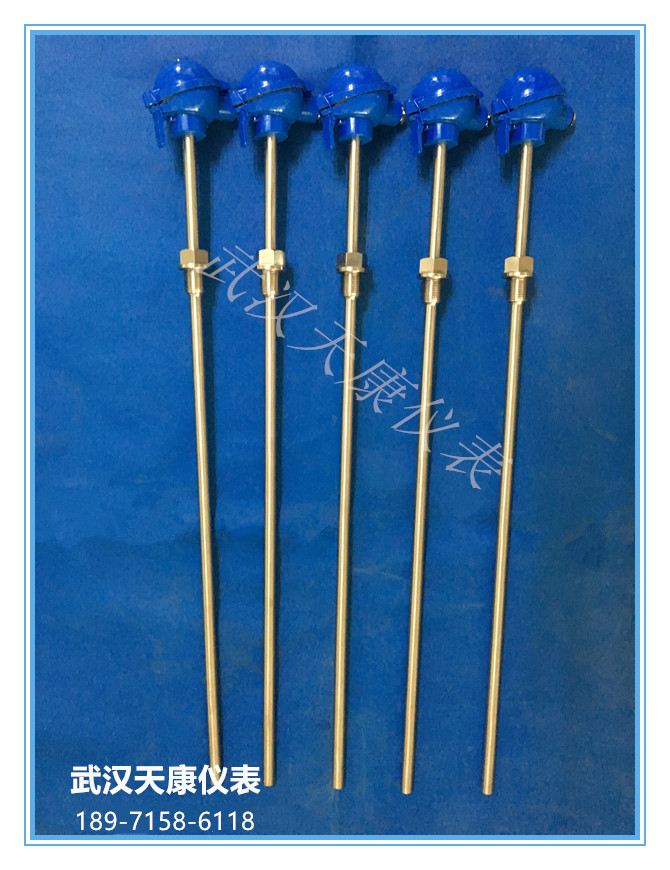

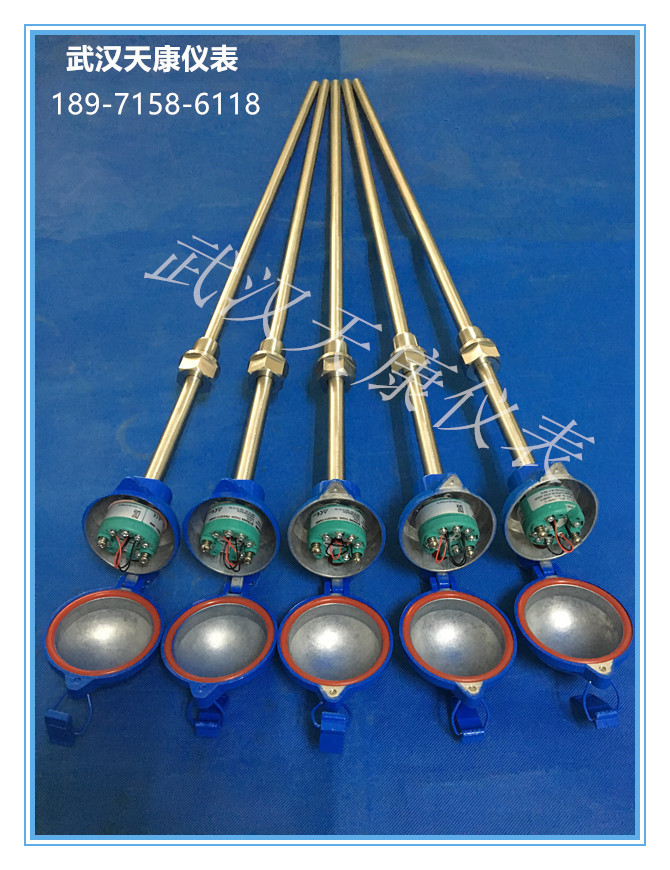

一體化熱電阻/pt100熱電阻

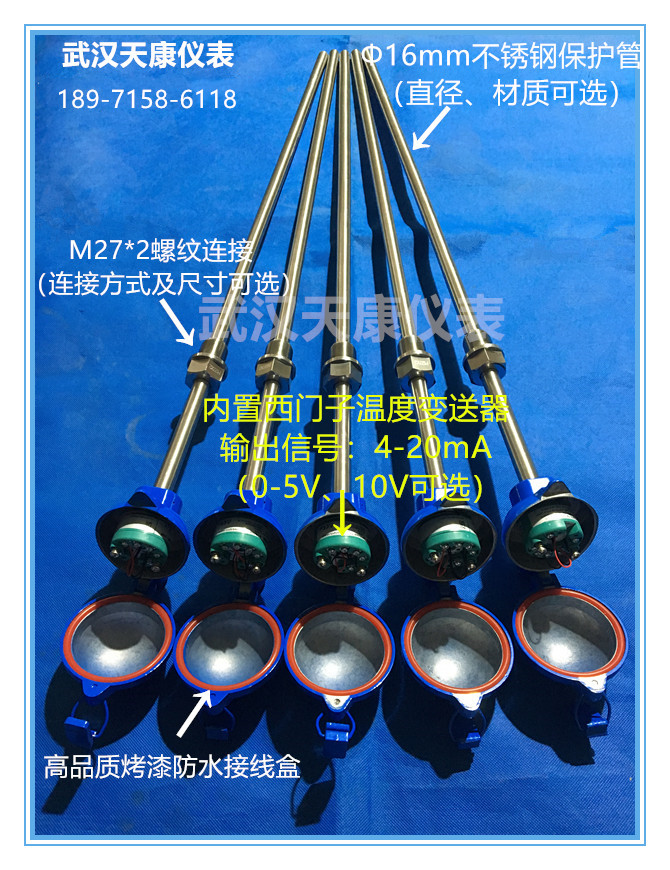

產品：一體化熱電阻溫度傳感器型號：TKWZPK-23OB 規格：L=800/650mm（可選）分度號：Pt100（可選）量程：0-150℃（可選）保護管直徑：16mm (可選) 材質：SS316L 配套西門子溫度變送器輸出信號：4-20mA 帶HART協議生產廠家：武漢天康儀表有限公司詳情可咨詢18971586118

產品詳情
技術參數
優勢與服務

采用高精度、高靈敏度感溫芯片

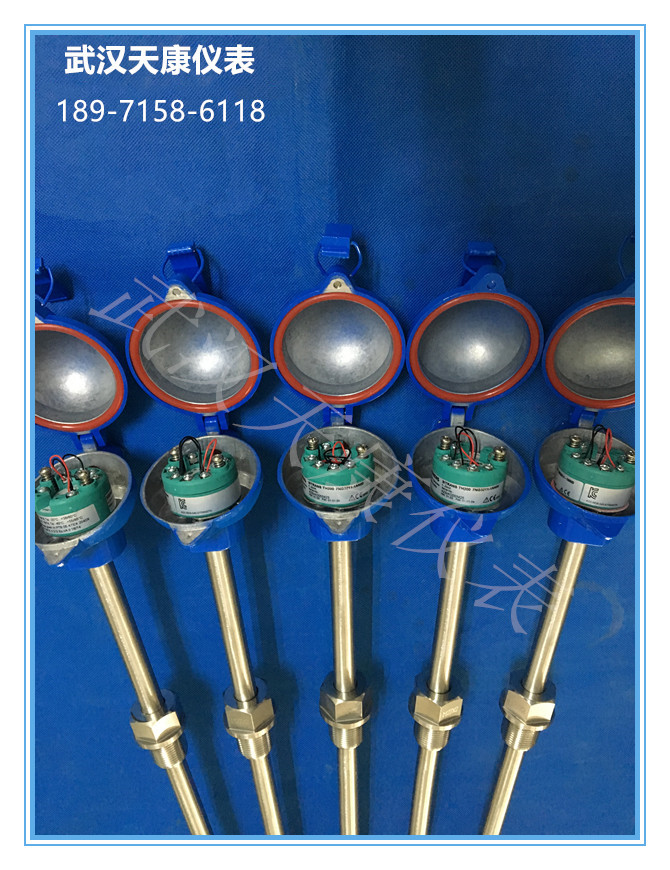

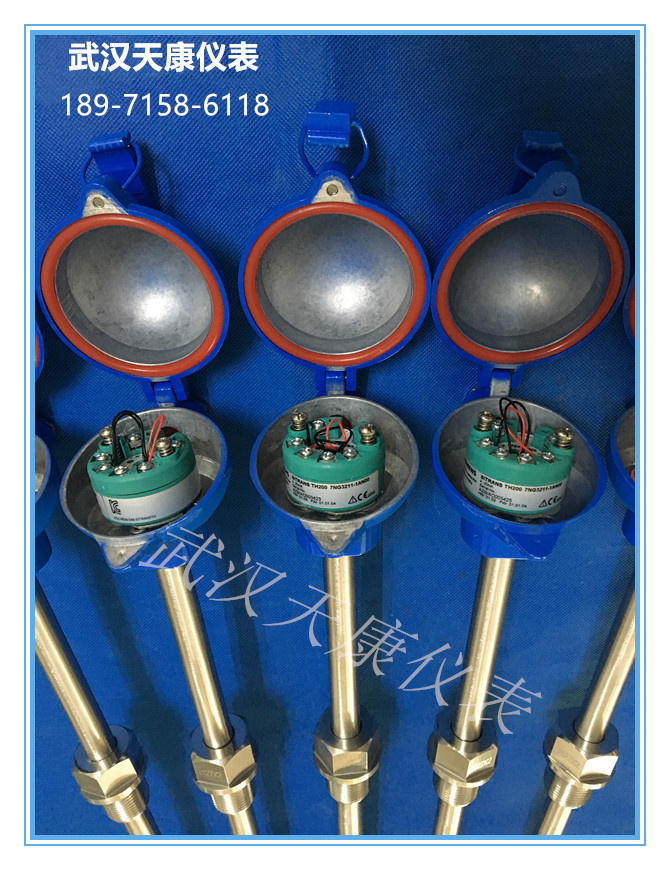

西門子溫度變送器（帶HART）
一體化熱電阻溫度傳感器

分度號：Pt100(可選）

型號：TKWZPK-230B

保護管長度：800/650mm(可選）

測溫范圍：0-150℃(可選）

可配套安裝底座、墊片、套管

可訂制，詳情請聯系:189-7158-6118

武漢天康儀表是專業的熱電阻廠家，專業生產各種熱電阻，主要包括：裝配式熱電阻，
鎧裝熱電阻，防爆熱電阻，防腐熱電阻，一體化熱電阻，一體化現場顯示熱電阻，衛生型熱電阻，微型熱電阻，
端面熱電阻，熱套熱電阻，爐頂熱電阻，爐壁熱電阻，軸承熱電阻等，歡迎新老客戶垂詢:189-7158-6118。
一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
特點：

●超小型（模塊φ44×18 ）一體化，通用性強；
●二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強；
●冷端、溫漂、非線形自動補償；
●測量精度高，長期穩定性好；
●溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用；
●一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻；
●機械保護 IP65；
●采用熱電偶溫變，可免用補償導線，降低成本；
●現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的；
●防爆等級： dIIBT4 、 dIIBT5 、CT4.CT6；
●防護等級： IP54,IP65；
●可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用。
技術指標：
●類別 SBW 模塊式溫變 SBW 一體化溫變；
●準 確度 0.2%F.S 0.5%F.S；
●輸入熱電偶： B 、 S 、 T 、 K 、 J；
●熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50；
●輸出二線制 4-20mA DC 或者三線制 4-20mA DC；
●使用溫度-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）；
●溫度影響 ≤0.05%/ ℃；
●濕度 5-95%RH；
●現場顯示無 3　1/2LED 3 1/2LCD 0-100% 等分刻度；
●顯示精度無數字式： 0.5 級 指針式： 2.0 級；
●負載能力 < 600 Ω （額定負載 250 Ω ）；
●外形尺寸 44×18 70 ×100（中繼器）；
技術要求：
1）一體化溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
2)一體化溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
3)一體化溫度變送器采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用；
4)現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
5)熱電偶變送器具有冷端溫度自動補償功能；
6)精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
7)適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用。
原理工作：
利用液體靜壓力的測量原理工作。該變送器利用液體靜壓力的測量原理工作。它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和補償電路補償，再經放大電路放大和補償電路補償，最后以4~20mA DC電信號輸出。
一體化溫度變送器能有實際的真空，而是在電路處理環節上進行調整以獲得絕對壓力。表壓測量變送器相對于大氣壓力測量，相當于P2參考大氣壓力參考大氣壓力P0。相對于大氣壓力測量，相當于參考大氣壓力?，F(xiàn)場大部分的壓力測量是這種情況，例如主蒸汽壓力測量等。測量是這種情況，例如主蒸汽壓力測量等。差壓測量變送器差壓測量變送器主要分為液位測量和流量測量。差壓測量變送器主要分為液位測量和流量測量。
一體化溫度變送器的延伸理解液位傳感器基于所測液體靜壓與該液體的高度成比例的原理，基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號。
一體化溫度變送器通過平衡電路將這個微小的電容變化轉化成標準的電流（或電壓）輸出，從而便得到了與壓力變化成線性關系輸出的電流（或電壓）信號。輸出，從而便得到了與壓力變化成線性關系輸出的電流（或電壓）信號。電感式變壓器的工作原理也是類似的。
工作原理：
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
特點分析：
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 全系列統一結構、互換性強
智能型特點：
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●過程連接與其它產品兼容，實現最佳測量
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
保養維護：
由于一體化溫度變送器體積較小，但是用處都不少。我自己的維護經驗就是這樣做的：
一體化溫度變送器的使用注意：
1、布線：安全火花回路的接線（輸入信號線），必須是帶有絕緣套或屏蔽的導線，并且和非安全火花回路的接線彼此隔離，以免互相混觸。
2、不同型號溫度變送器按說明書接線，對于具有安全火花回路的防爆儀表接線時一定不能接錯，并要仔細檢查是否有短接或接錯。
3、使用溫度變送器時，要特別注意普通型與本安型之分，普通型不能安裝在危險區，本安型可以安裝在危險區。
4、熱電阻變送器輸入為三線制各連接導線的線路電阻應相等并處于同一環境溫度內。
一體化溫度變送器的維護常識：
1、對于防爆儀表原則上不允許拆卸安全火花回路的元件和調換儀表接線，如需要更換，則應按防爆要求進行。
2、定期檢查時，為了精確地讀出數據，要在輸出端子之間，連接數字電壓表進行測量，而不要拿掉安全火花回路線。
3、儀表出現故障后，應停電進行檢查，未查出故障不得送電。
4、溫度變送器在運行中應保持清潔。
安裝注意：
在安裝時，一體化溫度變送器絕緣變差而引入的誤差如熱電偶絕緣了，保護管和拉線板污垢或鹽渣過多致使熱電偶極間與爐壁間絕緣不良，在高溫下更為嚴重，這不僅會引起熱電勢的損耗而且還會引入干擾，由此引起的誤差有時可達上百度。
一體化溫度變送器熱惰性引入的誤差
由于熱電偶的熱惰性使儀表的指示值落后于被測溫度的變化，在進行快速測量時這種影響尤為突出，因此應盡可能采用熱電極較細、保護管直徑較小的熱電偶。
在測溫環境許可時，甚至可將保護管取去。
由于存在測量滯后，用熱電偶檢測出的溫度波動的振幅較爐溫波動的振幅小。
為了準確的測量溫度，應當選擇時間常數小的熱電偶，時間常數與傳熱系數成反比，與熱電偶熱端的直徑、材料的密度及比熱成正比，如要減小時間常數，除增加傳熱系數以外，最有效的辦法是盡量減小熱端的尺寸。
一體化溫度變送器在使用中，通常采用導熱性能好的材料，管壁薄、內徑小的保護套管，在較精密的溫度測量中，使用無保護套管的裸絲熱電偶，應及時校正及更換。
優勢：
1.結構簡單、2.節省引線、3.輸出信號大、4.抗干擾能力強、線性好、5.顯示儀表簡單、6.固體模塊抗震防潮、7.有反接保護和限流保護、8.工作可靠。
適用范圍：可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量?jī)x表。
溫度變送器模塊為24V供電、二線制的一體化變送器。產品采用進口集成電路，將熱電阻或熱電偶的信號放大，并轉換成4-20mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水
